矢量网络分析仪的关键技术指标是什么?

发布时间:2021-06-10    浏览次数:261

  矢量网络分析仪的关键技术指标是什么?

  矢量网络分析仪的关键技术指标是什么?让我们看看!

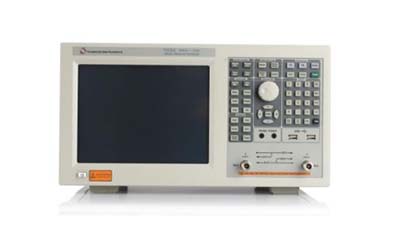

  矢量网络分析仪是一种电磁波能量测试设备。矢量网络分析仪的原理和力直接取决于系统的动态范围指标,相位波动参数的测试是利用矢量网络分析仪的电子延迟功能实现的。因为只有偏离线性相移才会导致失真,所以我们希望移除相位响应的线性部分。利用网络分析仪的电子延迟功能,可以抵消被测设备的电长,得到与线性相移的偏差,即相位波动。

  矢量网络分析仪的关键技术指标

  (1)最大频率-VNA的最大频率是指它能测量的最高频率

  该网络分析仪的接收端配有模数转换器(ADC),可以将输入信号转换成数字格式。这样就可以分析和显示这些信号。但ADC不具备在射频范围内转换信号的能力,因此必须将输入信号转换为其工作频率。这种工作频率叫做中频(IF)。

  (2)动态范围-动态范围是指能够测量元件响应的功率范围

  1.系统的动态范围是指不使用升压放大器,不考虑被测设备的增益时的设备功能。设备的最大源功率是其最大功率电平,即Pref。

  2.接收器的动态范围是指功率放大时仪器的动态范围。不同于以源功率为最大功率电平,该技术指标基于仪器接收端能够测量的最大功率Pmax。

  (3)输出功率

  输出功率反映了VNA信号发生器和测试仪可以向被测器件发射多少功率。它用dBm表示,参考值为50个电阻,以匹配大多数射频传输线的特性电阻。

  高输出功率对提高测量的信噪比或确定被测设备的压缩限制非常有用。

  许多有源设备,如放大器,都需要进行极具挑战性的线性和非线性高功率测量,超过网络分析仪的功率极限。

  (4)线迹噪声

  轨迹噪声是指由系统中的随机噪声引起的被测设备响应产生的叠加噪声。它可以使信号看起来不那么光滑,甚至抖动。

  通过提高测试功率、降低接收机带宽或取平均值,可消除迹线噪声。
