英国PicoScope 9400A 系列新型采样示波器提供测试什么方案

　　英国PicoScope 9400A 系列将采样示波器的巨大模拟带宽与实时示波器的触发架构相结合，创造出一种全新的示波器类型——采样扩展实时示波器(SXRTO)。

　　内容丰富

　　PicoScope 9400A 系列随机等效时间采样架构非常适合测量高速接口，如千比数字系统，处理重复信号或时钟流。与传统采样示波器不同，SXRTO可以捕捉触发事件本身及其前方的波形。PicoScope 9400A系列提供四个通道，对于验证电子和电信系统设计中的信号完整性(SI)极为宝贵。

　　考虑到这些应用，免费的PicoSample 4软件配备了许多实用的测量和功能。可以轻松绘制眼图，并用200多种内置遮罩进行分析(或自行创建)，同时快速设置RZ、NRZ或PAM4物理层的测量数据。然后，绘制数据中的趋势，如脉冲宽度或周期随时间的变化。添加可选的时钟和数据恢复模块，可以精确解锁收发器看到的测量数据，并触发下游仪器。

　　PicoScope 9400A系列示波器的控制也可以实现自动化，包括通过USB或局域网通过ActiveX控制实现。

　　快速设置以传输快速信号

　　与传统的采样示波器不同，SXRTO可以直接从输入信号触发。对于高达 6 GHz 的测量，你不再需要复杂的外部触发源设置;只要插上信号，开始测量就行了。对于高带宽信号(最高可达20 GHz)，使用分线器将信号输入外部触发器。利用最高5 TS/s的有效采样率和最高33 GHz的模拟带宽，无需传统采样示波器的额外复杂性。

　　可选的时钟和数据恢复模块可重现高达11.3 Gb/s的时钟和数据信号——非常适合触发同一系统中的其他仪器。

　　与许多实时示波器不同，PicoScope 9400A系列的型号无论启用多少通道，都能在整个带宽内保持12位分辨率。

　　实时示波器(RTO)——捕捉任何信号

　　实时示波器有一个自由运行的ADC。RTO使用数字触发器记录信号超过阈值，从而在时间上对齐信号。RTO依赖于过采样——采样率必须远高于最大信号频率。为了获得信号的准确视角，许多示波器采样速度是最大输入带宽的三倍甚至五倍。

　　顺序采样示波器——详见远超奈奎斯特的重复信号

　　顺序采样示波器依赖重复信号。它们每个触发事件只捕获一个采样点，且该采样点至少在触发事件发生后40纳秒。多个触发事件的单个采样随后被重新组合，构建出整体信号的图像。

　　采样示波器不能直接在信号本身触发，而是需要来自外部信号源的独立触发信号。采样示波器依赖于精确触发来叠加重复信号，即使采样率远低于信号频率，也能显示整体信号的准确版本。

　　采样扩展实时示波器结合了这两种方法

　　PicoScope SXRTO在输入信号上触发，类似于RTO。它通过叠加连续的捕获来构建信号的完整图像，就像顺序采样示波器一样。然而，SXRTO的采样并未与输入信号同步，因此捕获的过程实际上是随机定位的。使用自由运行的ADC和抖动优于1.5 ps的触发器(比典型RTO的数字触发器更为准确)，SXRTO能够实现与传统采样示波器竞争的带宽，同时能够在触发点前后立即存储数据。

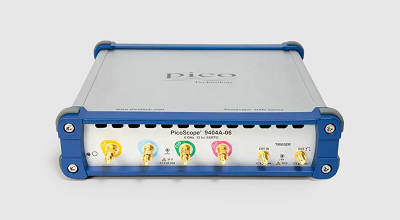

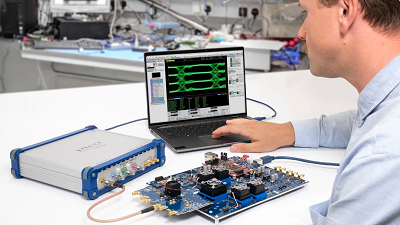

　　PicoScope 9400A 系列新型采样示波器的主要特点

　　硬件特性

　　PicoScope 9400A 系列最高可达 33 GHz 带宽，并具备以下主要规格：

　　捕获步长降至14 ps，脉冲宽度降至22 ps。

　　最大采样率为5 TS/s，使用随机采样后，时序分辨率为0.2 ps。

　　多种触发选项包括直接触发信号或外部触发信号，频率最高可达20 GHz(视型号而定)，触发抖动最低为1.2 ps + 0.1 ppm RMS(典型)。

　　12位垂直分辨率，输入范围宽±1 V/±800 mV(视型号而定)。

　　软件特性

　　与此同时，兼容触摸屏的 PicoSample 4 软件配备了简化设计和测试的功能：

　　针对包括SONET/SDH、光纤通道和USB在内的常用协议进行了200多项掩码测试。

　　提供70多种时间、频率和直方图的自动测量，130多个眼图测量参数，以及50多个内置数学函数。

　　可配置显示，带有多个独立缩放区域，让你看到数据中的每一个细节——充分利用高分辨率的PC显示器，而不受内置屏幕限制。

　　PicoSample 4 的所有功能都包含在价格中——没有额外的隐藏费用。

　　PicoSample 4 可以以演示模式运行：自己试用看看它如何加快你的工作流程。
