英国PicoScope 5000 系列FlexRes 示波器，灵活分辨率USB示波器测试什么

　　英国PicoScope 5000 系列FlexRes 示波器具有高速和高分辨率。突破性的ADC技术在同一示波器中从8位切换到16位。

　　什么是FlexRes?

　　Pico FlexRes 的灵活分辨率示波器允许你重新配置示波器硬件，以提高采样率或分辨率。这意味着你可以将硬件重新配置为快速(1 GS/s)8位示波器用于数字信号，或高分辨率16位示波器用于音频工作及其他模拟应用。无论你是在捕捉和解码快速数字信号，还是寻找敏感模拟信号中的失真，FlexRes 示波器都是答案。

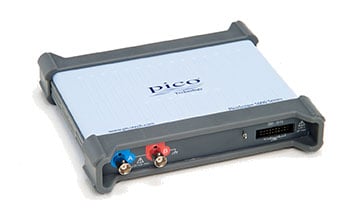

　　英国PicoScope 5000灵活分辨率USB示波器

　　●FlexRes 8 到 16 位硬件分辨率

　　●最高200 MHz模拟带宽

　　●1 GS/s 8位分辨率采样

　　●62.5 MS/s 采样，分辨率为 16 位

　　●最多512 MS捕获存储器

　　●MSO型号上的16个数字频道

　　●每秒13万个波形

　　●内置任意波形发生器

　　●40种串行解码协议作为标准

　　●最高200 MHz频谱分析仪

　　如今的电子设计采用了多种信号类型：模拟、数字、串行(包括高速和低速)、并联、音频、视频、电力分配等。所有设备都需要进行调试、测量和验证，以确保被测设备正常且符合规范。

　　为处理这种多样的信号类型，PicoScope 5000D FlexRes 硬件在输入通道使用多个高分辨率 ADC，采用不同的时间交错和并行组合，以优化采样率为 8 位时 1 GS/s，或在 62.5 MS/s 时将分辨率提升至 16 位，或介于两者之间的其他组合——根据每次测量的需求选择最合适的硬件分辨率。

　　提供2声道和4声道型号，均配备SuperSpeed USB 3.0接口，提供极快的波形保存，同时保持与旧USB标准的兼容性。PicoSDK 软件开发套件支持以高达 125 MS/s 的速度连续流向主机计算机。该产品体积小巧轻便，且由于其低功耗无风扇设计，运行安静。®

　　在免费且定期更新的PicoScope软件支持下，PicoScope 5000D系列为设计、研究、测试、教育、服务和维修等多种应用提供了理想且经济实惠的方案。

　　◆深度捕获内存

　　PicoScope 5000D系列示波器拥有从1.28亿到5.12亿个采样的波形捕获存储器——远大于传统台式示波器。深度存储使得以最大采样速度捕获长时长波形。事实上，PicoScope 5000D系列能够以1纳秒分辨率捕捉超过500毫秒的波形。相比之下，同样的500毫秒波形，如果用100万采样存储器接收，其分辨率仅为50纳秒。

　　深度内存在其他方面也很有用：PicoScope允许你将捕获内存划分为多个段，最多可达10,000段。你可以设置触发条件，在每个段中存储独立的捕获，捕获间距最低可达1微秒。获得数据后，你可以逐段浏览内存，直到找到你想要的事件。游戏内置了强大的工具，帮助你管理和检查所有这些数据。除了掩膜极限测试和颜色持久模式等功能外，PicoScope软件还能将波形放大数百万倍。缩放概览窗口允许你轻松控制缩放区域的大小和位置。

　　其他工具，如DeepMeasureTM，串行解码和硬件加速配合深度内存，使PicoScope 5000D系列成为市场上最强大的示波器之

　　◆逻辑分析仪/混合信号能力

　　PicoScope 5000D系列包含混合信号型号，包含16个数字输入，使你可以同时查看数字和模拟信号。

　　数字输入可以单独显示，也可以以总线式显示的方式，以二进制、十进制或十六进制的命名组显示。每个8位输入端口可以定义一个从–5 V到+5 V的独立逻辑阈值。数字触发器可以通过任意比特模式激活，并可选择任意输入的转换。高级逻辑触发器可以在模拟或数字输入通道上设置，或两者兼有，以实现复杂的混合信号触发。

　　数字输入为串行解码选项带来了额外的功率。你可以同时解码所有模拟和数字通道的串行数据，最多可获得18个通道的数据。例如，你可以同时解码多个SPI、I²C、CAN总线、LIN总线和FlexRay信号!

　　◆任意波形与函数发生器

　　所有 PicoScope 5000D 设备都内置了 14 位 200 MS/s 任意波形发生器(AWG)。你可以使用内置编辑器创建和调整任意波形，导入现有示波器轨迹，或从电子表格加载波形。

　　◆高信号完整性

　　精心设计的前端和屏蔽，减少了噪声、串扰和谐波失真。

　　超过25年的高分辨率示波器设计经验提升了脉冲响应和带宽平坦性。

　　在示波器全分辨率下，1：1变焦时的灵敏度可达令人印象深刻的2 mV/div。如果你还需要更高的灵敏度，只需切换到高分辨率模式并放大即可。结合14位模式和缩放，可以提供200 μV/div的灵敏度，同时仍能提供超过8位的可用分辨率。

　　◆低电平信号的高分辨率

　　通过分辨率增强，PicoScope 5000D 可以在高变焦因子下显示低水平信号。

　　这让你能够观察和测量叠加在更大直流电压或低频电压上的噪声和纹波等特征。此外，你可以独立使用每个通道的低通滤波控制，来隐藏噪声并揭示底层信号。
