USB示波器和混合信号示波器

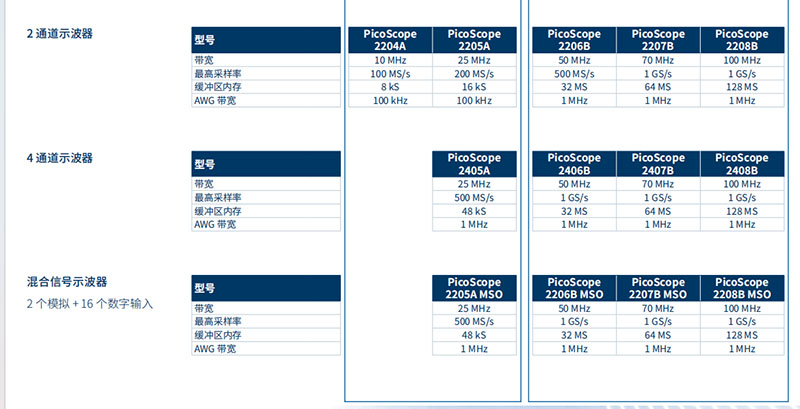

·2通道,4通道和MSO型号

·6台仪器合二为一

·超紧凑的设计

·高达100 MHz的带宽

·最多128个MS缓冲存储器

·解码16个串行协议作为标准

·USB连接和供电

·Windows,Linux和Mac软件


您可以将PicoScope2000系列用作高级示波器,频谱分析仪,函数发生器,任意波形发生器和开箱即用的协议解码器。混合信号模型还增加了16通道逻辑分析仪。一个完整的电子实验室,采用一个紧凑,低成本的USB供电设备。

PicoScope2000A型号具有无与伦比的性价比,是教育,爱好和现场服务使用的理想选择。在实验室中,低成本允许每人一个范围,而不是必须共享。

PicoScope2000B型号具有深存储器(高达128 MS),更高带宽(高达100MHz)和更快的波形更新速率等额外优势。PicoScope2000B型号为您提供了对波形进行高级分析的性能。它们是设计,调试和串行解码的理想选择。


高端示波器

每个PicoScope 2000的核心都是一个先进的示波器,它提供您期望的一切以及更多:

·10,000波形循环缓冲区

·每秒高达80,000个波形的更新速率

·面罩极限测试

·高级数学和过滤

·有统计数据的测量

·高级数字触发

·分辨率增强到12位


逻辑分析仪/混合信号能力

PicoScope 2000系列包括混合信号模型, 包括16个数字输入,因此您可以同时查看数字和模拟信号。

数字输入可以单独显示,也可以在命名组中显示,其中二进制,十进制或十六进制值显示在总线显示中。可以为每个8位输入端口定义-5 V至+5 V的单独逻辑阈值。数字触发可以通过任何位模式激活,并结合任何输入的可选转换。可以在模拟或数字输入通道上设置高级逻辑触发,或者两者都设置高级逻辑触发,以实现复杂的混合信号触发。

数字输入为串行解码选项带来了额外的功率。您可以同时解码所有模拟和数字通道上的串行数据,最多可为您提供18个数据通道。例如,您可以同时解码多个SPI,I²C,CAN总线,LIN总线和FlexRay信号!


串行总线解码和协议分析

PicoScope可以解码1-Wire,ARINC 429,CAN,DCC,DMX512,以太网,FlexRay,I²C,I²S,LIN,PS / 2,SENT,SPI,UART(RS-232 / RS-422 / RS-485),以及USB 1.1协议数据作为标准,开发中有更多协议,将来可通过免费软件升级获得。

可以捕获和解码多个协议,唯一的限制是可用信道的数量(MSO模型为18个)。观察跨桥的数据流(例如CAN总线,LIN总线输出)的能力非常强大。

深存储缓冲器使PicoScope 2000B型号成为串行解码的理想选择,因为它可以捕获和解码数千帧数据。

FFT频谱分析仪

频谱视图根据频率绘制幅度,显示原本隐藏在示波器视图中的细节。它非常适合查找信号中的噪声,串扰或失真。

您可以显示多个频谱视图以及相同数据的示波器视图。可以在显示器上添加一套全面的自动频域测量,包括THD,THD + N,SNR,SINAD和IMD。掩模极限测试可应用于光谱,您甚至可以一起使用AWG和光谱模式执行扫描标量网络分析。

使用PicoScope 2000B模型,可以在几毫秒内计算高达100万点的FFT,从而提供卓越的频率分辨率。增加FFT中的点数也会降低噪声基底,从而显示隐藏的信号。


任意波形发生器(AWG)和函数发生器

所有PicoScope 2000系列示波器都有一个内置函数发生器和任意波形发生器(AWG),可在前面板BNC上输出信号。

函数发生器可以生成正弦波,方波,三角波和直流电平波形等等,而AWG允许您从数据文件导入自定义波形或使用内置的图形AWG编辑器创建和修改它们。

除了电平,偏移和频率控制外,高级选项还允许您扫描一系列频率。结合先进的频谱模式,包括峰值保持,平均和线性/对数轴等选项,这为测试放大器和滤波器响应提供了强大的工具。


面罩极限测试

掩模限制测试允许您将实时信号与已知良好信号进行比较,并且专为生产和调试环境而设计。只需捕获已知的良好信号,在其周围绘制一个遮罩,然后连接待测系统。PicoScope将检查掩码违规并执行通过/失败测试,捕获间歇性毛刺,并可在“测量”窗口中显示故障计数和其他统计信息。


数学通道和过滤器

在许多示波器上,波形数学只意味着简单的计算,例如A + B.使用PicoScope,它意味着更多,更多。

使用PicoScope6,您可以选择简单的函数,例如加法和反演,或打开公式编辑器来创建涉及滤波器(低通,高通,带通和带阻滤波器),三角函数,指数,对数,统计,积分和导数的复杂函数。

波形数学还允许您绘制实时信号以及历史峰值,平均值或滤波波形。

您还可以使用数学通道显示复杂信号中的新细节。一个例子是绘制信号随时间变化的占空比或频率。


波形缓冲区和导航器

曾经在波形上发现了一个小故障,但是当你停止它的范围时它已经消失了?使用PicoScope,您不再需要担心丢失毛刺或其他瞬态事件。PicoScope可将最后一万个示波器或频谱波形存储在其圆形波形缓冲器中。

缓冲导航器提供了一种有效的导航和搜索波形的方法,有效地让您回头时间。掩模限制测试等工具也可用于扫描缓冲区中的每个波形,以查找掩码违规。


警报

可以对PicoScope进行编程,以便在发生特定事件时执行操作。

可触发警报的事件包括掩码限制失败,触发事件和缓冲区已满。

PicoScope可以执行的操作包括保存文件,播放声音,执行程序或触发信号发生器/ AWG。

报警与掩模极限测试相结合,有助于创建功能强大且省时的波形监控工具。捕获已知良好信号,在其周围自动生成掩码,然后使用警报自动保存任何不符合规格的波形(带有时间/日期标记)。


每秒80000波形

具有高波形捕获率的示波器可以更好地直观地了解信号行为,并显着提高示波器快速捕获瞬态异常(例如抖动,欠幅脉冲和毛刺)的可能性 - 您可能甚至不知道这些异常存在。

PicoScope2000A型号每秒可捕获高达2000个波形,而2000B型号则使用硬件加速将其提升至每秒80 000个波形。在这两种情况下,这些都是此价格点上最快的波形更新速率。


深储存示波器

PicoScope 2000B型示波器的波形缓冲区大小可达1.28亿个样本 - 比基于PC或传统台式设计的竞争范围大许多倍。

深存储器具有以下几个优点:在长时间基础上快速采样,时基,缩放和内存分段,以便您捕获一系列事件。深存储示波器也是串行解码应用的理想选择,因为它们可以捕获数千帧数据。

使用深存储器时,大多数具有大缓冲区的其他范围会变慢,因此您必须手动调整缓冲区大小以适合每个应用程序。您不必为PicoScope深存储示波器担心这一点,因为硬件加速可确保您在全速显示时始终可以使用深存储器。

较低的成本/带宽PicoScope2000A型号具有较小的内部存储器,但当以低于1MS/s的速率采样时,使用USB流和PC存储器提供1亿个样本缓冲器。


数字触发

大多数数字示波器仍然使用基于比较器的模拟触发架构。这会导致无法始终校准的时间和幅度误差,并且通常会限制高带宽下的触发灵敏度。

1991年,Pico率先使用实际的数字化数据来使用全数字触发。这种技术可以减少触发误差,并允许我们的示波器触发最小的信号,即使在全带宽下也是如此。可以高精度和高分辨率设置触发电平和迟滞。

数字触发提供的减少的重新延迟以及分段存储器允许捕获以快速顺序发生的事件。在我们的许多产品中,快速触发可以每微秒捕获一个新的波形,直到缓冲区满了。


自动测量

在PicoScope中进行测量很容易。借助自动测量系统,可以进行大量测量。使用“测量”菜单,您可以选择希望PicoScope进行的测量,然后PicoScope将自动显示其值的表格。


参考波形

使用PicoScope,您可以显示存储的波形和实时曲线。您可以将所有相同的功能应用于参考波形,就像实时波形一样,例如自动和手动测量,缩放和偏移,以及导出到文件。参考波形对于生产测试和诊断特别有用,它们允许您将来自被测设备的波形与已知良好波形进行比较。

您还可以相对于实时波形数据移动参考波形的时基:单击y轴底部的颜色编码轴控制按钮作为参考波形,并调整标记为“延迟”的框。


分辨率增强

分辨率增强是一种以高频细节为代价提高示波器有效垂直分辨率的技术。它有助于解决小信号细节和减少不必要的噪声。与波形平均不同,它可用于单次信号。


PicoScope示波器软件中的定制探头

自定义探头功能允许您校正连接到示波器的探头,传感器或传感器中的增益,衰减,偏移和非线性。这可用于缩放电流探头的输出,以便正确显示安培。更高级的用途是使用表查找功能来缩放非线性温度传感器的输出。

包括标准Pico提供的示波器探头和电流钳的定义。可以保存用户创建的探针以供以后使用。


强大的工具提供了无限的选择

您的PicoScope提供了许多强大的工具来帮助您获取和分析波形。虽然这些工具可以单独使用,但PicoScope的真正功能在于它们被设计为一起工作的方式。

例如,快速触发模式允许您在几毫秒内收集10,000个波形,并且它们之间的死区时间最短。手动搜索这些波形将非常耗时,因此只需选择您满意的波形并让掩模工具为您扫描。完成后,测量结果将告诉您有多少失败,缓冲导航器允许您隐藏好的波形并只显示有问题的波形。该视频向您展示了如何。


高级显示

使用PicoScope和台式示波器之间最大的区别之一是显示器。在笔记本电脑或PC显示器上观看波形几分钟后,您将不想再回到台式机的小型,混乱的低分辨率显示器上。

PicoScope软件几乎将所有显示区域都集中在波形上。这可确保一次看到最大数据量。

通过可用的大显示区域,您还可以创建可自定义的分屏显示,并同时查看同一信号的多个通道或不同视图。如示例所示,该软件甚至可以同时显示多个示波器和频谱分析仪迹线。此外,所示的每个波形都可以使用单独的缩放,平移和滤波器设置,以获得最大的灵

class="zdy"PicoScope软件可通过鼠标,触摸屏或键盘快捷键进行控制


PC连接

将波形轻松保存,打印和复制到报告中是PicoScope用户理所当然的优势。

波形可以在办公室保存和共享,也可以通过电子邮件发送给已下载PicoScope软件的任何人。

通过广泛的数据导出格式,可以轻松地对PC上的波形进行进一步分析(例如在Microsoft Excel或MathWorks MATLAB中)。


使用方便

只需插入USB电缆,加载软件即可在几分钟内启动并运行。

主要控件都可以与菜单中较不常用的控件一起使用,以免弄乱显示屏。基本操作简单直观。还有许多视频 和培训文档可帮助您探索所有高级功能。

我们所有的实时示波器都配有相同的PicoScope软件,因此您无需学习新界面即可升级。


便携和个人

PicoScope 2000系列示波器为笨重的台式设备提供了小巧轻便的现代化替代方案。您现在甚至可以将示波器安装在口袋中!

在工作台上,PicoScope节省了宝贵的空间,并允许将示波器放置在被测单元的正下方。

笔记本电脑用户受益更多:无需电源,您现在可以随身携带示波器随身携带笔记本电脑包。非常适合移动中的工程师。

许多工程师用自己的钱购买PicoScope。这样,无论他们在职业生涯中工作,他们都拥有自己的个人示波器,无需分享或浪费时间学习不同的用户界面。


强大

为了降低成本,大多数台式示波器的处理能力只是典型现代PC的一小部分。执行测量时控件通常无响应,或者在启用深存储器时屏幕更新速率变慢。

PicoScope示波器具有功能强大的PC处理器,可用于需要高级处理能力的任务,如高级数学和FFT频谱分析。

PicoScope 2000B示波器还具有专用硬件,可在启用深存储器时避免PC CPU或USB接口过载。硬件加速引擎有效地创建要在PC屏幕上显示的波形图像。PicoScope示波器比竞争对手的示波器(基于PC和示波器)更好地管理深存储器。


包罗万象

购买PicoScope并不像从其他示波器公司购买,其中可选的附加功能大大增加了价格。

凭借我们的示波器,高端功能,如串行解码,模板限制测试,高级数学通道,分段存储器和信号发生器都包含在价格中。

如果您正在开发的新项目将受益于CAN总线解码或模板限制测试等功能,那么购买新PicoScope的成本往往低于在台式上启用该选项所需的费用。


信号完整性

大多数示波器都是以低廉的价格建造的。PicoScopes符合规范。

精心的前端设计和屏蔽可降低噪音,串扰和谐波失真。多年的示波器设计经验可以从改善带宽平坦度和低失真中看出。

我们为产品的动态性能感到自豪,并详细公布我们的规格。结果很简单:当您探测电路时,您可以信任您在屏幕上看到的波形。

PicoScope= PC示波器正确完成。


示波器不断改进

为了保护您的投资,可以更新范围内的PC软件和固件。Pico有25年的历史,通过软件下载免费提供新功能。我们年复一年兑现我们对未来改进的承诺。

我们产品的用户通过成为终身客户来奖励我们,并经常向我们的同事推荐我们。

不要只听我们的话 - 阅读一些评论。
