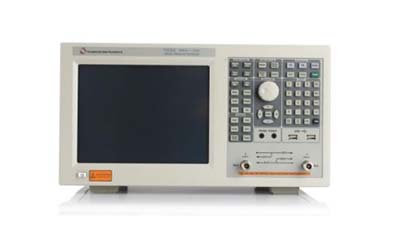

矢量网络分析仪的用途有哪些方面?

发布时间:2022-03-12    浏览次数:414

  矢量网络分析仪的用途有哪些方面?接下来一起看看吧!!!

  矢量网络分析仪的用途有哪些方面

  时域功能

  我们知道,在测量比较复杂系统的反射时,得到的是各部分影响的综合结果,对于各具体部分(反射特性)的情况不易确定,这就给整体调试带来了不便。矢量网络分析仪的时域功能可方便地解决这个问题。网络分析仪的时域测量功能就是在频域中测量后,通过其内部处理器做反傅立叶变换得到时域响应,时域响应显示了网络的反射系数和传输系数与时间的关系,它包含了每个反射点的幅度、位置信息以及每个传输通路的信息。

  时域测量有两种不同的工作方式,即带通方式和低通方式。带通方式就是给出器件的脉冲响应,它适用于任何频率范围,是最常用的工作方式。低通方式主要用来做低通器件的测量,它可提供器件的脉冲响应和阶跃特性,通过显示的特性曲线可以确定响应的幅值及反射点的类型(即阻抗特性R、L或C)。

  时域测量中的"WINDOW"功能,可改善时域测量的动态范围,提高时域响应中的幅度分辨力。另外,它还有一个非常有用的"GATE"功能,这是一个时间滤波器,形状犹如一个带通滤波器,它可以去掉"GATE"以外的响应对测量结果的影响,很方便地选择我们感兴趣的部分进行测量分析。

  网络分析仪的时域功能不仅可用于检测电缆的反射点,实现故障定位,还可在传输测量中观察被测设备各路的传输情况。我们在做声表面波滤波器特性的测试时,其测量结果包括了多路传输、转接器、连接电缆以及滤波器夹具等的影响,其真实特性无从而知。应用了时域测量的"GATE"功能之后,我们就可去除转接器、连接电缆以及夹具等的影响,从而获得该滤波器更准确的特性。
