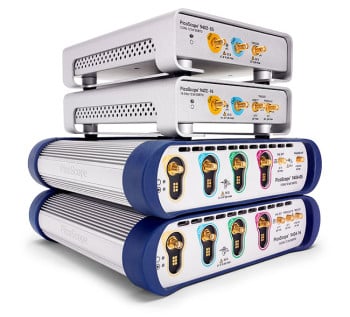

PicoScope 9400系列采样扩展实时示波器（SXRTO）拥有两个或四个高带宽的50 Ω输入通道，具备市场领先的ADC、时序和显示分辨率，能够准确测量和可视化高速模拟和数据信号。

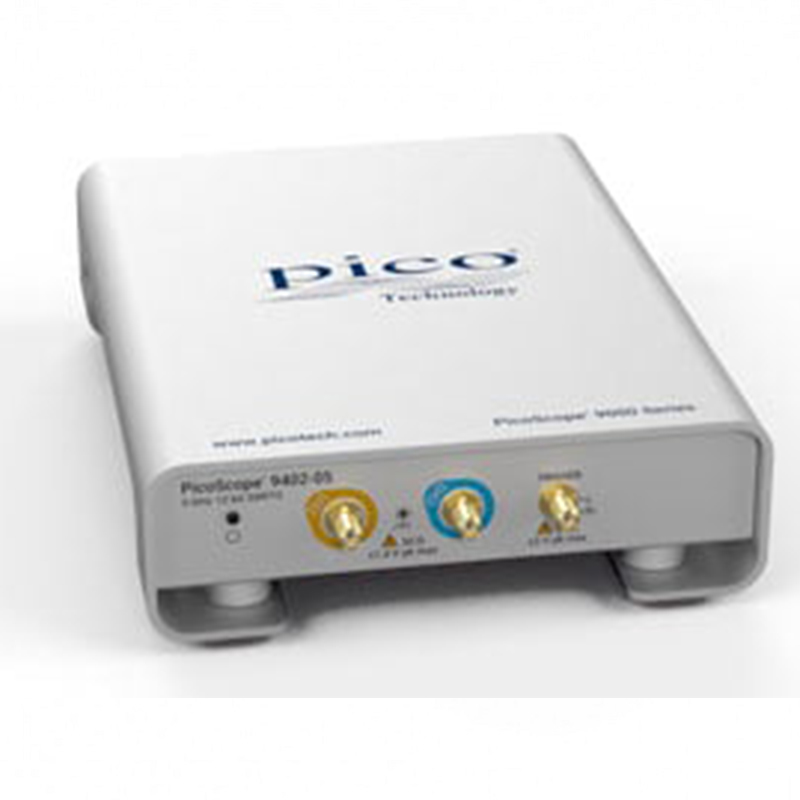

5 GHz 和 16 GHz 采样器扩展实时示波器
PicoScope 9400系列SXRTO是一类新型示波器，结合了实时采样、随机等效时间采样和高模拟带宽的优势：
●SXRTO（采样扩展实时示波器）
●9404-16和9402-16：16 GHz带宽，22 ps转换时间，2.5 TS/s（0.4 ps分辨率）随机等效时间采样
●9404-05 和 9402-05：5 GHz 带宽，70 ps 转换时间，1 TS/s（1 ps 分辨率）随机等效采样
●脉搏、眼睛和面罩测试降至45 ps，最高可达11 Gb/s
●12位500 MS/s ADC
●直观且可配置的触摸兼容Windows用户界面
●全面的内置测量、缩放、数据掩码和直方图
●±800 mV全量程输入范围可达50 Ω
●数字增益范围从10 mV/div到0.25 V/div
●最多可共享250 kS的跟踪长度，通道间共享
●所有型号均可选时钟恢复触发器 – 5 或 8 Gb/s
●恢复时钟和数据输出

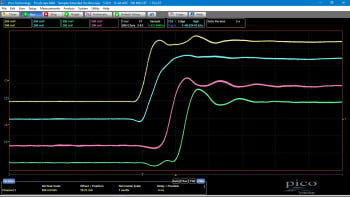

PicoScope 9400系列采样扩展实时示波器（SXRTO）拥有两个或四个高带宽的50 Ω输入通道，具备市场领先的ADC、时序和显示分辨率，能够准确测量和可视化高速模拟和数据信号。它们非常适合捕捉脉冲和步跃转换，最低可达22 ps，冲冲（最低可达100 ps），以及时钟和数据眼（可选用时钟恢复）。
PicoScope SXRTO 提供随机采样功能，能够轻松分析涉及重复信号或时钟相关流的高带宽应用。与其他采样方法不同，随机采样允许捕获触发前的数据，且不需要单独的时钟输入。
SXRTO速度快，能够快速生成随机采样波形、持久显示和统计数据。PicoScope 9400 系列在每个通道都内置触发器，触发前的随机采样远高于 Nyquist（实时）采样率。带宽最高可达16 GHz，基于50 Ω SMA（f）输入，三种采集模式——实时、随机和滚动——均以12位分辨率捕获，共享内存最高可达250 kS。

PicoSample 4 软件源自我们现有的 PicoSample 3 采样示波器软件，该软件经过十多年开发、客户反馈和优化。
显示屏可以调整大小以适应任何窗口，充分利用可用显示分辨率，4K甚至更大，或跨多显示器。四个独立的缩放通道可以显示数据的不同视图，分辨率可达0.4 ps。大多数控制面板和状态面板可以根据你的应用显示或隐藏，让你最大化利用显示区域。
2.5 GHz 直接触发器可从任意输入通道驱动，内置分频器可将非通道触发带宽扩展至 5 GHz。在16 GHz型号中，额外配备一个外部预刻度触发输入，允许稳定触发最高16 GHz带宽的信号，并且从内部触发器中，如果可选时钟恢复功能，还可恢复时最高8 Gb/s的时钟触发。采用该选项后，恢复后的时钟和数据都可在后面板的SMA输出端使用。你为PicoScope SXRTO支付的价格，就是你为所有事情支付的价格——我们不向你收取软件功能或更新费用。

这些紧凑型单元体积小巧，可以放在靠近被测设备的工作台上。现在，你不再需要连接在大型工作台上单元上的远程探头，只需一根短而低损耗的同轴电缆。示波器内置了您所需的其他所有功能，无需担心昂贵的硬件或软件附加组件，我们也不会向您收取新软件功能和更新费用。

典型应用

• 电信和雷达测试，服务和制造

• 光纤，收发器和激光测试(不包括光电转换)

• 射频，微波和千兆数字系统测量

• 信号，眼图，脉冲和脉冲表征

• 精确定时和相位分析

• 数字系统设计与表征

• 眼图，遮罩和极限测试速度高达8 Gb / s

• 最高8 Gb/s的时钟和数据恢复

• 以太网，HDMI 1，PCI，SATA，USB 2.0

• 半导体特性

• 信号，数据和脉冲/脉冲完整性和预一致性测试

高带宽探头
PicoConnect 900系列低阻抗、高带宽探头是PicoScope 9400系列的理想伴侣，允许性价比高的指尖快速浏览信号。有两个系列可供选择：
●用于5 GHz（10 Gb/s）宽带信号的射频、微波和脉冲探头
●用于USB 2、HDMI 1、以太网、PCIe和SATA等数据流的千兆探头

其他特色
带宽限制滤波器
每个输入通道上可选择的模拟带宽限制器（100 MHz或450 MHz，型号不同）可用于排除高频及相关噪声。窄设置可用作实时采样模式中的抗锯齿滤波器。

时钟和数据恢复
时钟与数据恢复（CDR）现作为所有型号的工厂可选扳机功能。

与高速串行数据应用相关，时钟和数据恢复对PicoScope 9300用户来说已经很熟悉。虽然低速串行数据通常可以作为独立信号伴随时钟，但在高速时，这种方法会积累时钟与数据之间的时序偏斜和抖动，从而妨碍准确的数据解码。因此，高速数据接收器会产生新的时钟，并通过锁相环技术锁定并将该新时钟与输入数据流对齐。这就是恢复的时钟，可用于解码并准确恢复数据。我们也节省了整个时钟信号路径的成本，现在只需串行数据信号。

在许多需要示波器查看数据的应用中，数据发生器和时钟就在手边，我们可以触发该时钟。然而，如果只有数据可用（例如光纤远端），我们就需要CDR选项来恢复时钟，然后触发时钟。在要求眼睛和抖动测量时，我们可能还需要使用CDR选项。这是因为我们希望仪器尽可能精确地测量恢复后的时钟和数据接收器所能看到的信号质量。

安装后，PicoScope 9400 CDR选项可作为任意输入通道的触发源。此外，为了供其他仪器或下游系统元件使用，后面板上会有两个SMA（f）输出，显示恢复的时钟和数据。

可选的时钟和数据恢复

时钟和数据恢复(CDR)现在作为PicoScope 9404-16和9404-05 SXRTO的出厂安装的可选触发功能提供。

与高速串行数据应用程序相关联，PicoScope 9300用户已经很熟悉时钟和数据恢复。尽管低速串行数据通常会伴随一个单独的时钟信号，但在高速下，这种方法会在时钟和数据之间产生时序偏斜和抖动，从而可能会阻止准确的数据解码。因此，高速数据接收器将生成一个新时钟，并使用锁相环技术将这些新时钟锁定并与输入数据流对齐。这是恢复的时钟，然后可以将其用于解码，从而准确地恢复数据。通过现在只需要串行数据信号，它们还节省了整个时钟信号路径的成本。

在许多需要示波器查看数据的应用中，数据生成器及其时钟将近在咫尺，我们可以触发该时钟。但是，如果只有数据可用(例如，在光纤的远端)，我们将需要CDR选项来恢复时钟，然后触发该时钟。在要求苛刻的眼图和抖动测量中，我们可能还需要使用CDR选项。这是因为我们希望我们的仪器尽可能准确地测量恢复的时钟和数据接收器将“看到”的信号质量。

如果安装了PicoScope 9400 CDR选项，则可以从任何输入通道中将其选作触发源。此外，为了供其他仪器或下游系统元件使用，两个SMA(f)输出提供了已恢复的时钟和来自后面板的已恢复数据。

SXRTO解释

等效时间采样

对于接近或超过RTO的奈奎斯特极限的信号，许多RTO可以切换到称为等效时间采样（ETS）的模式。在这种模式下，示波器会为许多触发事件中的每一个收集尽可能多的样本，每个触发在重构波形中贡献了越来越多的样本和细节。这些样本对齐的关键是对每个触发器和下一个出现的样本时钟之间的时间进行单独而精确的测量。

在发生大量触发事件后，示波器将有足够的样本来显示具有所需时间分辨率的波形。这称为有效采样分辨率（有效采样率的倒数），比实时（非ETS）模式下的分辨率高很多倍。

由于此技术依赖于触发事件和采样时钟之间的随机关系，因此更正确地称为随机等效时间采样（或有时称为随机交错采样RIS）。它仅可用于重复信号-从一个触发事件到下一个触发事件变化很小的信号。

采样器扩展的实时示波器（SXRTO）

ETS中的PicoScope 9404-16最大有效采样率为2.5 TS / s，定时分辨率为0.4 ps，比示波器的实际采样率高10000倍。

PicoScope 9404-16 SXRTO具有高达16 GHz的模拟带宽，将需要超过32 GS / s的采样率才能满足Nyquist的标准，并且要高于此水平（也许是80 GS / s）才能显示波形和脉冲形状。使用ETS，9404-16可以在一个周期内为我们提供156个采样点，或者在其最快过渡时间的10％至90％之间提供55个采样。

那么SXRTO是采样范围吗？

关于采样率和采样模式的所有讨论都可能表明SXRTO是一种采样范围，但事实并非如此。按照惯例，采样范围的名称是指另一种仪器。采样示波器使用可编程延迟生成器在每个触发事件之后有规律地采样。该技术称为顺序等效时间采样，是PicoScope 9300系列采样示波器背后的原理。这些示波器可以实现非常高的有效采样率，但是有两个主要缺点：它们无法在触发事件之前捕获数据，并且它们需要单独的触发信号-来自外部源或内置的时钟恢复模块。

我们已经编译了一个表格，以显示此页面上提到的范围类型之间的差异。示例产品均为紧凑型4通道USB PicoScope。

PicoScope 9400系列-软件

专为易于使用而设计

PicoSample 4工作区充分利用了您的屏幕或屏幕阵列，使您可以调整窗口的大小以适合Windows支持的任何显示分辨率。

在非常高分辨率的显示器上，PicoSample 4可以绘制更多样本，从而为您提供更详细的数据视图。

您决定要留给轨迹显示和测量显示多少空间，以及是否打开或隐藏控制菜单。用户界面完全可以通过触摸或鼠标操作，可以抓取和拖动轨迹，光标，区域和参数。在触摸屏模式下，将显示放大的参数控件，以帮助在较小的触摸屏显示器上进行调整。

要缩放，请绘制一个缩放窗口或使用数字缩放和偏移控件。您最多可以显示四个波形的不同缩放视图。

“隐藏的轨迹”图标显示主显示屏上不可见的所有通道的实时视图。

时基，采样率和捕获大小之间的交互通常是自动处理的，但是还有一个选项可以覆盖它，并指定这三个参数的相对优先级。

屏幕格式选择

使用多条迹线时，可以将它们全部显示在一个网格上，也可以将它们分成两个或四个网格。您也可以在带有或不带有其他电压时间网格的XY模式下绘制信号。余辉显示模式使用颜色轮廓或阴影显示信号的统计变化。跟踪显示可以是仅点或矢量格式，并且所有这些显示设置都可以独立跟踪。自定义跟踪标签也可用。

面膜测试

PicoSample 4具有一个内置的库，该库包含130多个用于测试数据眼睛的蒙版。它可以计算或捕获蒙版命中，或将其发送给警报或采集控件。您可以使用指定的边距对蒙版进行压力测试，并在本地编译或编辑蒙版。

可以选择灰度和彩色渐变显示模式以及直方图功能，所有这些功能都有助于分析眼图中的噪声和抖动。还有一个统计显示，显示原始蒙版和边距的失败计数。

内置测试波形的广泛菜单对于在实时信号上使用模板测试设置之前进行检查非常有用。

强大的数学分析

PicoScope 9400系列示波器最多支持四种同时进行的数学组合或采集波形的功能转换。

您可以选择任何数学函数对一个或两个源进行运算。所有功能都可以在实时波形，波形存储器甚至其他功能上运行。还有一个全面的方程式编辑器，可用于创建源波形的任意组合的自定义函数。

从60种数学函数中进行选择，包括：

加，减，乘，除，求反，绝对，指数，对数，微分，积分，求逆，FFT，插值，平滑，趋势，自定义公式

趋向

趋势功能将时序参数的演变显示为折线图，其垂直轴是参数的值，水平轴则是获取值的顺序。然后可以使用趋势分析从应用时序参数获得的信息。

可以使用以下趋势参数：周期，频率，正宽度，负宽度，上升时间，下降时间，正占空比，负占空比。

趋势可有效测量诸如示波器时基线性度之类的参数。

FFT分析

所有PicoScope 9400系列示波器都可以使用一系列窗口功能来计算输入信号的实数，虚数和复数快速傅里叶和逆快速傅里叶变换。可以使用数学函数进一步处理结果。FFT可用于发现串扰和失真问题，调整滤波器电路，测试系统脉冲响应以及识别和定位噪声和干扰源。

信封采集

脉冲RF载波是我们现代通信基础设施的核心，但是最终载波脉冲的形状，像差和定时（例如，在天线处）的测量可能具有挑战性。如果选择解调，则受制于解调器的局限性。它的带宽和失真。

包络采集模式允许波形采集和显示，显示一段时间内重复采集的峰值。

PicoScope 9404 SXRTO上显示的是脉冲幅度2.4 GHz载波的实时捕获。

黄色轨迹是以100μs/ div的时基显示的2.4 GHz载波的别名。蓝色迹线（为清楚起见略有偏移）是黄色迹线的最大包络线捕获。

包络的波形显示了载波包络的最大偏移，然后可以测量其脉冲参数（图像的左下方）。

该测量受到SXRTO的最大实时采样率（500 MS / s）的限制，因此奈奎斯特解调带宽为250 MHz。示波器上的其他三个通道仍可用于监视，例如，调制数据和电源电压或馈送到源RF功率放大器的电流。

分段采集模式

“ 获取”菜单中的分段采集模式将可用的跟踪存储器长度划分为多个跟踪长度（段或缓冲区）。然后可以捕获多达1024条迹线，并且可以分层或单独选择以在屏幕上显示。这有助于捕获和查看很少发生的事件。

捕获到异常事件后，您可以滚动或关闭越来越小的重叠迹线块的门，直到找到一个或多个异常迹线为止。还有一个段查找器，它使用二进制搜索方法来处理大量的跟踪段：
