PicoScope 9300 系列 USB采样示波器

产品简介：
PicoScope 9300采样示波器带宽最高可达30 GHz，适用于10 Gb/s及更高频段的数字和电信应用，25 GHz的微波应用以及分辨率低至64 fs的定时应用。可选的11.3 Gb/s时钟恢复、光电转换器或差分、可调式可移动时域反射源（60 ps/7 V），组成了一个强大、小体积且经济高效的测量套件。

利用TDR/TDT和光学模型采样示波器至30 GHz

20至30 GHz电频、9.5 GHz光波、TDR/TDT、2通道和4通道、紧凑便携、USB仪器。

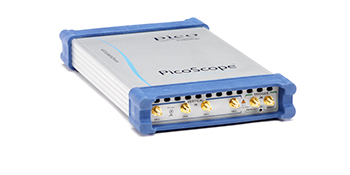

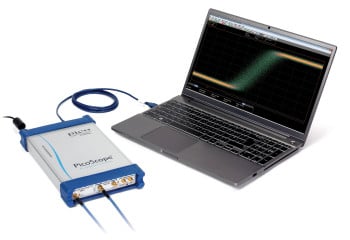

这些设备在工作台上占用空间非常小，体积小巧，可以带着笔记本电脑进行现场测试，但这还不是全部。你可以将望远镜放置在被测设备旁边，而非使用连接在大型台式装置上的远程探头。现在，你的望远镜和被测器之间只有一根短而低损耗的同轴电缆。示波器内置了所有需要的功能，无需担心昂贵的硬件或软件附加组件。

主要规格
●15 TS/s（64 fs）顺序采样，显示分辨率为 640 TS/s（1.5 fs）
●最高可预定位15 GHz，直接触发2.5 GHz，时钟恢复速度为11.3 Gb/s
●业界领先的16位1毫秒ADC和60 dB动态范围
●眼部和口罩测试速度可达20 Gb/s，图案锁定最高可达223–1
●直观且兼容触摸的Windows用户界面
●全面的内置测量、直方图和可编辑的数据掩码库
●集成、差分、可移式TDR/TDT步进发生器

---

---

典型应用

●电信与雷达测试、服务与制造
●光纤、收发器和激光测试
●射频、微波和千兆数字系统测量
●雷达波段I、G、P、L、S、C、X、Ku
●精密定时与相位分析
●数字系统设计与表征
●眼图、掩模及10 Gb/s 极限测试
●以太网、HDMI 1、HDMI 2、PCI、SATA、USB 2.0、USB 3.0
●电缆、连接器、背板、PCB和网络的TDR/TDT分析
●光纤、收发器和激光测试

●半导体表征

---

高带宽探头

PicoConnect 900系列低阻抗、高带宽探头是PicoScope 9400系列的理想伴侣，允许性价比高的指尖快速浏览信号。有两个系列可供选择：

●用于5 GHz（10 Gb/s）宽带信号的射频、微波和脉冲探头

●用于USB 2、HDMI 1、以太网、PCIe和SATA等数据流的千兆探头



产品特性：

• 25GHz带宽(17.5ps上升时间)

• 2或4通道

• 最大1MS/s采样率，存入32kS缓存

• 15TS/s有效采样率(64fs分辨率)

• 14GHz预定标和2.5GHz直接触发

• 码型触发长度7至223-1

• 抖动<1.8psrms+20ppm延迟

• 16位、60dB动态范围

采样示波器与实时示波器的对比

• 只能捕获重复性波形或者时钟信号波形

• 具有较低的实时采样率以增加ADC分辨率

• 更高带宽，更低成本

• 与台式采样示波器相比具有更低的成本

特定的型号还包括集成的高精度光电转化器、TDR/TDR脉冲发生器以及时钟恢复模块。

订购信息：

Pico9301-25，25GHz取样示波器，2通道
Pico9302，20GHz取样示波器，2通道
Pico9311，20GHz取样示波器，2通道
Pico9312，20GHz取样示波器，2通道
Pico9321，20GHz取样示波器，2通道，带有9.5GHz光输入

Pico9341，20GHz取样示波器，4通道

Pico9341-25，25GHz取样示波器，4通道
