USB示波器PicoScope能否高速数据采集和传输?

发布时间:2020-08-04    浏览次数:212

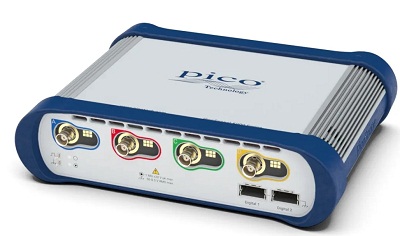

  PicoScope 6000系列是终极USB示波器。标准配置包括串行解码,模板限制测试和分段存储器等高端功能。PicoScope 6000系列示波器和数字化仪提供超深缓存,实现高速采样率下超长时间采集数据。硬件加速,加上超高速USB3.0接口,确保PicoScope 6000系列示波器能够保持快速刷新率,甚至能够保持缓存长时间工作。PicoScope 6000系列示波器和数字化仪带给你终极性能并且物超所值。

  4个频道

  ·500 MHz带宽

  ·5 GS / s实时采样

  ·2GS超深记忆

  ·每秒170,000个波形

  ·任意波形发生器(AWG)

  ·USB 3.0接口

  ·Windows,Linux和Mac软件

  一流的带宽,采样率和存储深度凭借250 MHz至500 MHz的模拟带宽以及5 GS / s的实时采样率,PicoScope 6000系列示波器可以显示200 ps时间分辨率的单次脉冲。等效时间采样(ETS)模式将最大采样速率提高到50 GS / s,为重复信号提供更精确的20 ps定时分辨率。PicoScope 6000系列以任何价格为您提供任何示波器标配的最深缓冲存储器。SuperSpeed USB 3.0接口和硬件加速功能可确保即使长时间捕获也能实现流畅和灵敏的显示。其他示波器具有较高的最大采样率,但没有深存储器,它们无法在长时间上维持这些速率。PicoScope 6404D上的2千兆采样缓冲器可以以5 GS / s的最大采样率保持两次200 ms的捕获。为了帮助管理所有这些数据,PicoScope可以使用两种缩放方法进行缩放,最多可缩放1亿次。有缩放按钮和概览窗口,只需用鼠标拖动即可缩放和重新定位显示。

  硬件加速引擎(HAL4)启用深存储器时,有些示波器会很困难; 屏幕更新速度变慢,控件变得无法响应。PicoScope 6000系列通过在示波器内部使用专用硬件加速引擎来避免此限制。其大规模并行设计有效地创建了要在PC屏幕上显示的波形图像,并允许每秒连续捕获和显示25亿个样本。PicoScope示波器比竞争对手的示波器(基于PC和示波器)更好地管理深存储器。PicoScope 6000系列配备第四代硬件加速(HAL4)。这加快了示波器操作的范围,例如允许波形更新速率超过每秒170 000个波形以及分段存储器/快速触发模式。硬件加速引擎可确保消除对USB连接或PC处理器性能成为瓶颈的任何担忧。

  波形缓冲区和导航器曾经在波形上发现了一个小故障,但是当你停止它的范围时它已经消失了?使用PicoScope,您不再需要担心丢失毛刺或其他瞬态事件。PicoScope可将最后一万个示波器或频谱波形存储在其圆形波形缓冲器中。缓冲导航器提供了一种有效的导航和搜索波形的方法,有效地让您回头时间。掩模限制测试等工具也可用于扫描缓冲区中的每个波形,以查找掩码违规。

  SB连接USB连接不仅可以实现高速数据采集和传输,还可以快速,轻松地从现场打印,复制,保存和通过电子邮件发送数据。PicoScope 6000系列示波器具有SuperSpeed USB 3.0连接,使得已经优化的数据传输过程和波形更新速率更快。USB 3.0连接的其他优点包括更快的波形保存和使用SDK时超过150 MS / s的更快的无间隙连续流,同时示波器仍然与旧USB系统向后兼容。
